全國服務(wù)熱線海因環(huán)氧樹脂簡介:
海因環(huán)氧樹脂(Hydantion Epoxy Resin)：海因環(huán)氧樹脂是分子結(jié)構(gòu)中含有海因環(huán)（五元二氮雜環(huán)）的一類縮水甘油胺型環(huán)氧樹脂。最常見的是二甲基海因環(huán)氧樹脂。

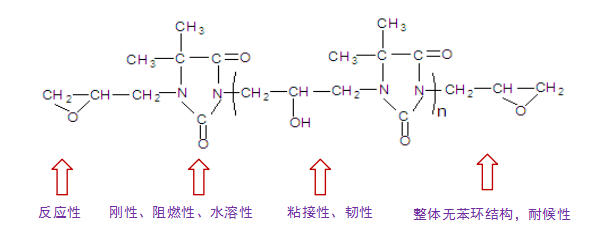

海因環(huán)氧樹脂特點 :

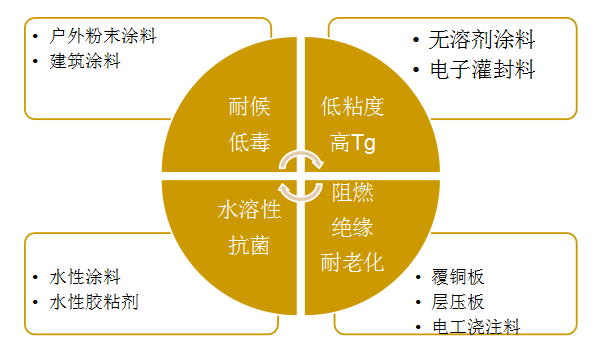

海因環(huán)氧樹脂特點及應(yīng)用領(lǐng)域:

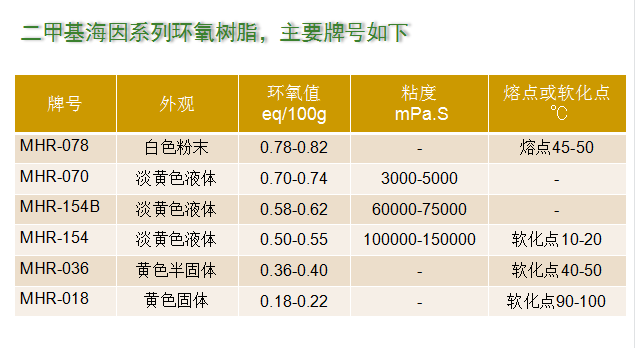

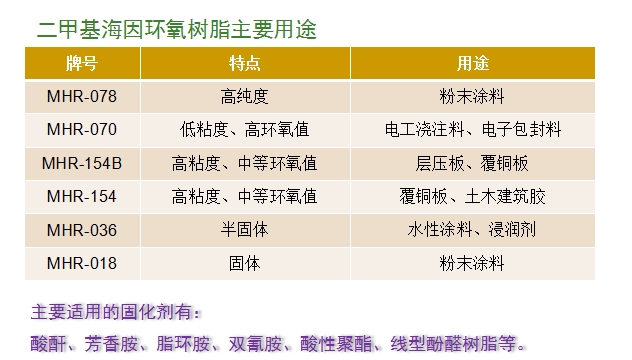

海因環(huán)氧樹脂牌號:

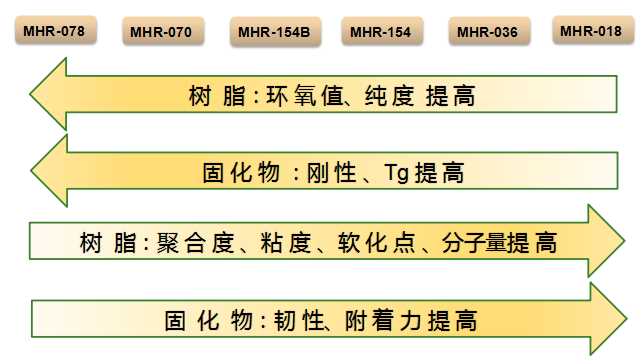

二甲基海因系列環(huán)氧樹脂特點:
海因環(huán)氧樹脂改性:

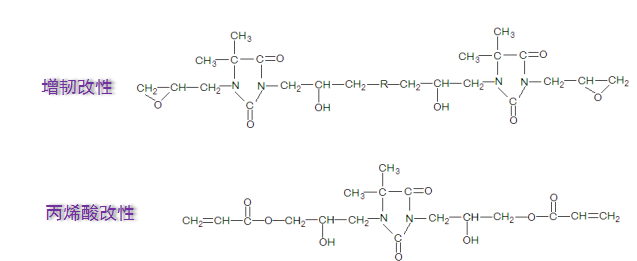

低分子量二甲基海因環(huán)氧樹脂改性途徑：
1.通過與活性增韌劑反應(yīng)，提高海因環(huán)氧固化物韌性；
2.通過與丙烯酸反應(yīng)引入雙鍵，制成水溶性光固化樹脂。

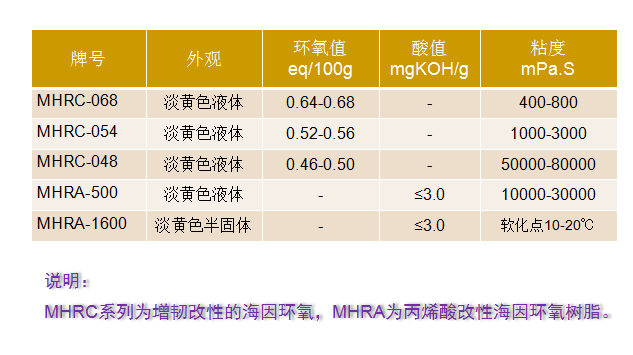

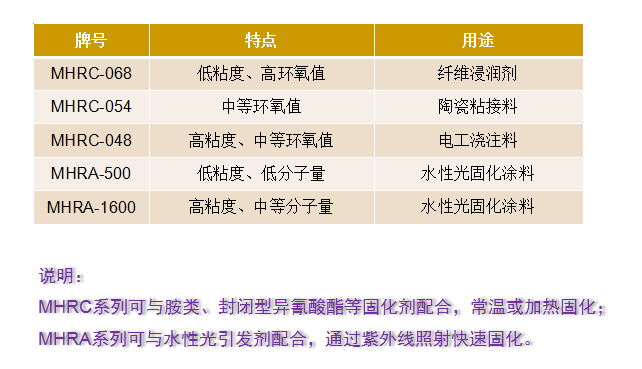

改性海因環(huán)氧樹脂，主要牌號如下:
海因環(huán)氧樹脂的應(yīng)用:
改性海因環(huán)氧樹脂主要用途:
海因環(huán)氧樹脂用于粉末涂料:
配方：海因環(huán)氧樹脂MHR-078 / 酸性聚酯 /混合填料/ 助劑 = 9 / 91 /60 /3
對比配方：TGIC/ 酸性聚酯 /混合填料/ 助劑 = 8 / 92 /60 /3
固化條件： 200℃12-15min
（TGIC為異氰尿酸三縮水甘油酯，具有一定毒性）

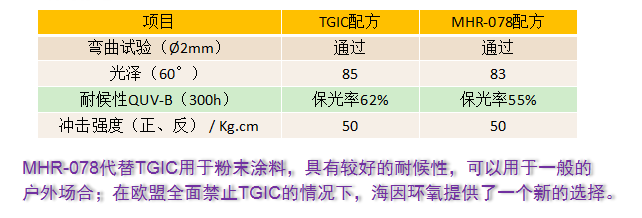

涂膜性能：
海因環(huán)氧樹脂用于層壓板:
配方：海因環(huán)氧樹脂MHR-154B / DOPO-PNE / DICY = 75 / 25 / 9
制片：樹脂固化劑溶解制成膠液，100μm玻纖布浸膠，烘干制成半固化片
固化條件： 8層 / 真空 / 190℃ / 2.9MPa / 60min
（ DOPO-PNE為含磷線型酚醛環(huán)氧樹脂，磷含量7.5%；DICY為雙氰胺）

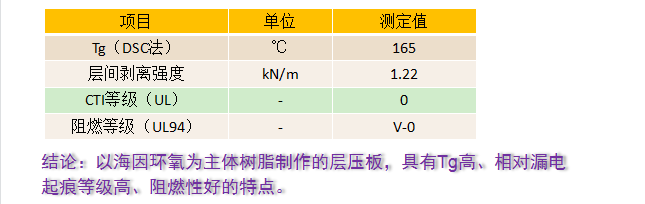

層壓板性能：
海因環(huán)氧樹脂用于電工澆注料:
配方：海因環(huán)氧樹脂MHRC-048 / 三氧化二鋁 / TF-1 = 100 / 320 / 65
固化條件： 110℃×5hr + 145℃×12hr
固化過程：可使時間25min，凝膠時間45min
（TF-1為改性酸酐固化劑）

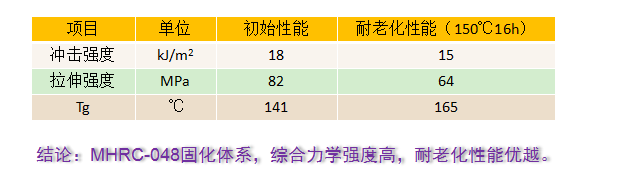

固化物力學(xué)性能：
海因環(huán)氧樹脂用于陶瓷粘結(jié)料:
前期實驗配方：海因環(huán)氧樹脂MHRC-054 /水 / 脂肪胺固化劑
固化條件： 室溫
固化過程：混料后物料澄清，固化后樣塊透明

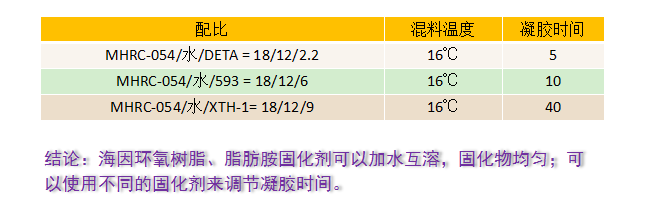

（DETA為二乙烯三胺，593為改性脂肪胺，XTH-1為自制改性脂肪胺固化劑）
海因環(huán)氧樹脂用于光固化清漆:
配方：海因環(huán)氧樹脂MHRA-500/ 水/乙醇 / 光引發(fā)劑 = 70/25/5/3
固化條件： 室溫噴涂+75℃20min+紫外光15S

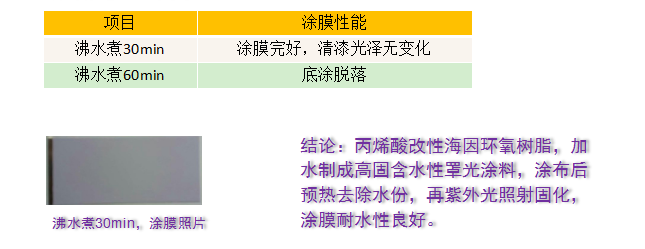

涂膜性能： 耐水性
